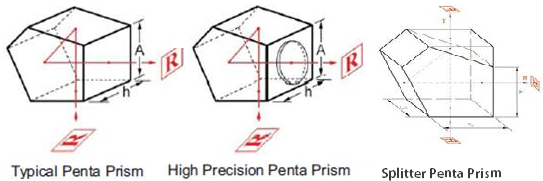

五角棱镜是一种具有5个棱角结构的棱镜,通常会在两个反射面喷漆,以增强内反反射率,一束光线经过五角棱镜以后角度会偏转90度,通常会用在相机和成像系统内。
指标 参考规格(客户可以订制) 材料 N-BK7(H-K9L)等 尺寸 A x h 2×2~25×25mm 尺寸公差 ±0.1mm 90°塔差 ±2” 面形(φ10mm) λ/8@632.8nm 表面质量 MIL60-40 有效孔径 85% 倒边(face width×45°) 0.2~0.4mm或客户订制 镀膜 客户订制
指标
参考规格(客户可以订制)
材料
N-BK7(H-K9L)等
尺寸 A x h
2×2~25×25mm
尺寸公差
±0.1mm
90°塔差
±2”
面形(φ10mm)
λ/8@632.8nm
表面质量
MIL60-40
有效孔径
85%
倒边(face width×45°)
0.2~0.4mm或客户订制
镀膜
客户订制
