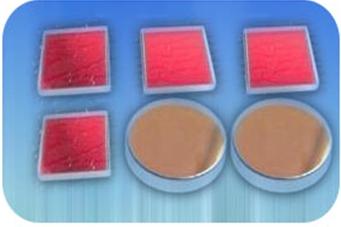

固体型标准具结构主要采用了一些膨胀系数较小的玻璃或者特殊膨胀系数的晶体,在其两表面抛光并镀上反射膜,在玻璃腔内进行多条纹干涉传输。
指标 |
参考规格(客户可以订制) |
材料 |
融熔石英或硅 |
尺寸 |
1×1×D~ 5×5×D;(厚度D由FSR指标决定) |
尺寸公差 |
±0.05mm |
表面质量 |
MIL20-10 |
面形(φ5mm) |
λ/20 @632.8nm |
典型FSR |
25,50,100,200 GHZ |
典型FSR公差 |
土0.02GHZ for 50-100GHZ;土0.04GHZ for 100-200GHZ |

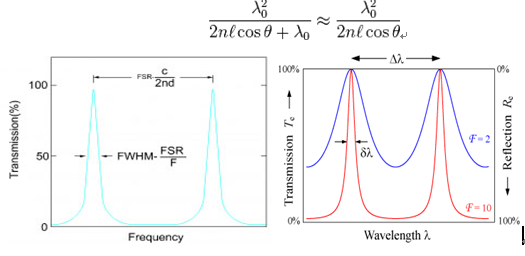

标准具FSR定义
两个相邻的透射峰值之间的波长间隔被称作标准具的自由光谱范围(FSR),单位是GHZ(频率)或者nm(波长)。
FSR由下式给出,其中
