标准具(干涉仪)

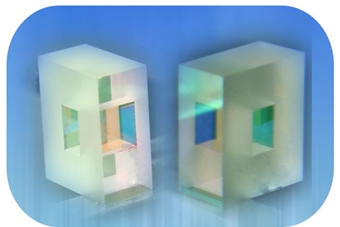

空气隙型标准具


空气隙标准具机构是利用多条长条或圆形玻璃胶合而成的空气腔结构,通过光胶的方式,利用分子间的作用力(引力),并通过空气隙腔的内表面镀上多层光学薄膜,以形成标准具效应的多条纹输出,从而在标准具的入射和出射面形成多条纹平行干涉条纹。



指标

参考规格(客户可以订制)

材料

Schott Zerodur, Corning ULE or Fused Silica

尺寸

~5×5×6mm(客户指定)

尺寸公差

±0.1mm

平行度

<1″

有效孔径

90%

表面质量

MIL 20-10

面形

λ/20 @632.8nm

典型FSR

25,50,100,200 GHZ

典型FSR公差

土0.01G for 50-100GHZ/土0.02G for 100-200GHZ
