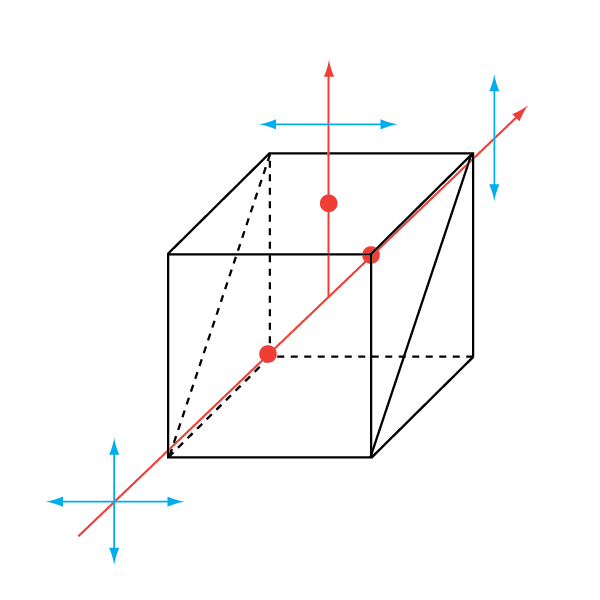

偏振分光棱镜(PBS)一般由两个直角棱镜的斜边胶合或者光胶而成,在斜面镀上偏振分光膜,入射光中的P-偏振光透射,而S-偏振光被反射。所有的光束入射出射表面一般均镀制了增透膜。
指标
参考规格(客户可以订制)
材料
N-BK7(H-K9L); 融熔石英或者其它
尺寸
0.5×0.5×0.5mm~50×50×50mm
尺寸公差
±0.05mm
平行度
<10 seconds
有效孔径
85%
表面质量
MIL40-20
面形(φ10mm)
λ/10@632.8nm
反射率(P光,S光)
Tp and Rs>95%;Rp and Ts<5%
消光比 (ER)
Tp/Ts>1000:1(>30db);
Rs:Rp>500:1(>26db)
倒边(face width×45°)
保护性倒边或客户订制
波长(nm)
如488,532;633,850,980,1310,1550nm等
